Hybrid Stepper Motors

Hybrid stepper motors are a high precision positioning motion system. Their high power at relatively low speeds, and their ability work in full, half or micro step mean that a large majority of application problems can be solved by utilising this technology.
The hybrid motor technology can be considered as an optimal solution for a wide variety of applications today, with the absence of mechanical commutation and the use of high quality bearings enables these products to be considered where extended lifetime and or high loads (axial / radial) are needed or exist.
Available in 2 phases with sizes from NEMA 8 to NEMA 42 (20mm to 110 mm) and step angles of 0.9°, 1.8°. These hybrid products can achieve holding torques of between 1.6 mNm to 30 Nm, and are produced by Fulling motor, partly owned by Delta Line, distributed by Lotax.

You can download all hyrid stepper motor HERE, or by type in the below chart.

	Type		Size x längd [mm]	Curren/Phase [Amp]	Resistance [Ohm]	Holding Torque [Nm]	Step Angle [°]
	20SH		20x33 20x42	0,6 0,8	6,50 5,40	0,018 0,03	1,8 1,8
	20STC		20x33 20x42	0,6 0,8	6,40 5,60	0,022 0,036	1,8 1,8

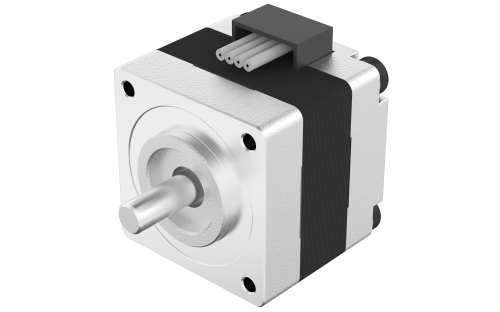

	25SH		25x23	0,7	4,30	0,033	1,8
	28SH		28x32 28x45 28x51	0,67 0,95 0,67 0,95 0,67 0,95	5,60 2,80 6,80 3,40 9,20 4,60	0,06 0,043 0,095 0,075 0,12 0,90	1,8
	28STC		28x32 28x40 28x51	0,67 1,50 0,67 1,5 0,67 1,50	6,20 1,30 7,30 1,45 9,20 1,90	0,08 0,08 0,13 0,13 0,18 0,18	1,8
	35SH		35x26 35x28 35x36	0,28 0,50 1,00	26,0 20,0 2,70	0,07 0,10 0,14	1,8
	39SH		39x20 39x34 39x38	0,4 0,5 0,6 0,3 0,65 0,4 0,8 0,3 0,5	6,60 13,0 15,0 40,0 7,00 30,0 7,50 40,0 22,0	0,065 0,08 0,21 ,013 ,018 0,21 0,20 0,28 0,29	1,8
	42SH		42x33,5 42x39,5 42x47,5 42x60	0,95 0,95 0,40 0,60 0,31 0,31 1,33 1,33 1,20 1,20 0,80 0,80 0,40 0,40 1,68 1,68 1,20 1,20 0,80 0,80 0,40 0,40 1,68 1,68 0,85 1,20 3,00	4,20 24,0 10,0 38,5 2,10 3,30 7,50 30,0 1,65 3,30 7,50 30,0 1,65 12,0 6,00 1,10	0,158 0,158 0,158 0,22 0,259 0,259 0,259 0,36 0,317 0,317 0,317 0,44 0,80 0,65 0,80	1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 1,8 1,8

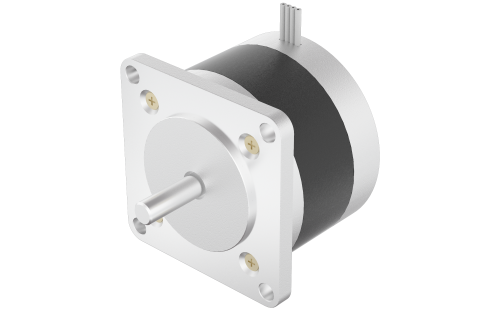

	57S		57x41 57x51 57x56 57x76	1,10 0,4 1,56 0,85 0,42 2,80 1,20 0,60 2,50 1,50 0,68 3,30	3,60 30,0 1,80 7,10 29,0 0,85 5,00 20,0 1,10 3,60 17,7 0,85	0,29 0,29 0,40 0,49 0,49 0,69 0,61 0,61 0,84 0,90 0,90 1,25	1,8
	57SH		57x41 57x51 57x56 57x76	1 1 2 2 3 3 2,8 2,8 1 2 3 2,8 1 1 2 2 3 3 2,8 2,8 1 1 2 2 3 3 2,8 2,8	5,70 1,40 0,63 0,70 6,60 1,65 0,74 0,83 7,40 1,80 0,75 0,90 8,60 2,25 1,00 1,13	0,39 0,55 0,72 1,01 0,90 1,26 1,35 1,89 1,80	1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 1,8 1,8 1,8 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9 1,8 0,9
	57STC		57x41 57x45 57x56 57x76	2,8 4,2 2,8 4,2 2,8 4,2	0,78 0,35 1,00 0,50 1,30 0,55	0,6 1,4 2,3	1,8
	60SH		60x45 60x56 60x65 60x86	2,8	0,75 0,90 1,20 1,50	1,10 1,65 2,10 3,10	1,8

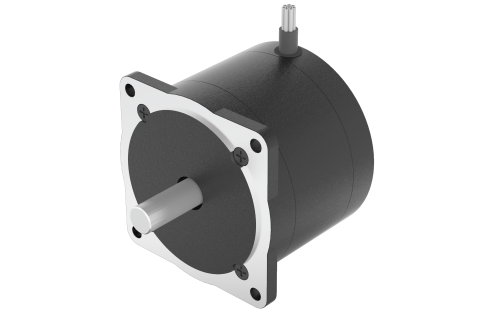

	86S		86x67 86x94 86x125	3,92 3,92 4,90	0,65 0,85 0,71	2,8 4,8 7,6	1,8
	86SH		86x65 86x80 86x96 86x118 86x156	5,9 5,5 5,5 6,0 6,2	0,28 0,42 0,47 0,45 0,72	3,4 4,6 7,0 8,7 12,1	1,8

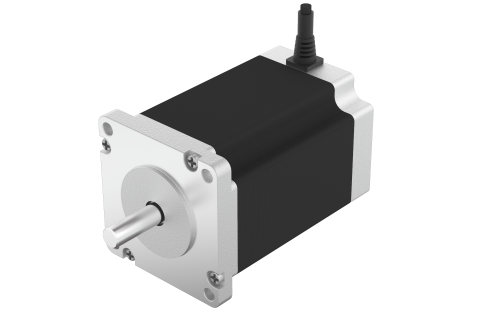

	110SH		110x99 110x150 110x201	5,5 6,5 8,0	0,70 0,72 0,67	11 21 28	1,8
