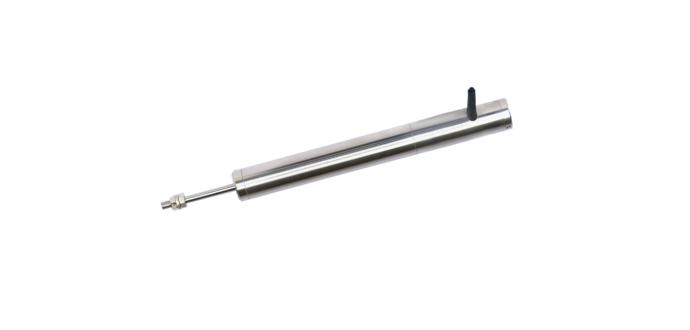

RAC - Induktiv förskjutningssensor

Robust LVDT-förskjutningssensor med växelströmspänning i tre utföranden med ett brett temperaturområde och mätlängder upp till 940 mm.

Egenskaper

  • 3 utföranden: sond, styrd tryckstång eller lös kärna
  • Brett temperaturområde -50 ° .125 ° C
  • Mycket lång livslängd tack vare slitagefri mätprincip
  • Passar för hög dynamik och oscillerande rörelser
  • Växelspänning

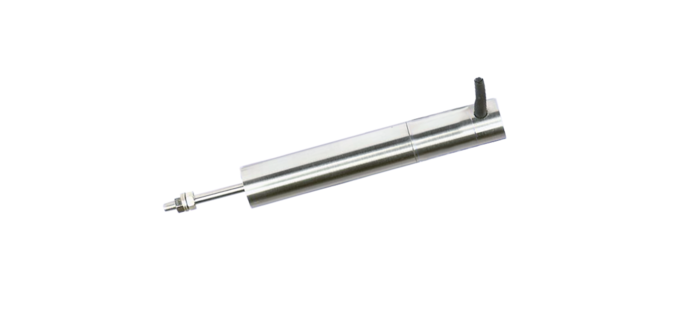

Tillgänglig i 3 versioner: som en sond (RACT), med inre fjäderåtervinningsanordning och styrd tryckstång på vilken en kulled kan monteras (RACC) samt med lös tryckstång (RACL). Alla typer är försedda med en växelspänning och tillhandahåller en växelspänning som motsvarar kärnans förskjutning.

Den mekaniska detekteringen av linjär rörelse sker med en frontstyrd eller lös tryckstång. RAC:s induktiva mätprincip är konfigurerad i LVDT-lindning. Tack vare beröringsfri mätprincip har RAC lång livslängd och tillåter hög dynamisk applikation, speciellt om små oscillerande rörelser måste upptäckas.



Facts Fakta

Effektivt mätområdeFrån 25..940 mm i 10 varianter
Mekanisk positionsdetekteringSkjutstång på ena sidan med eller utan returfjäder, lös kärna
SensorteknikInduktiv
DesignCylinder
UpplösningOändlig
Elektrisk anslutningAxial, Kabel

Documents Dokument

740
Data sheet RAC
