MDC - Induktiv linjärgivare

Robust och kompakt LVDT-förskjutningssensor med integrerad elektronik i tre utföranden.

Egenskaper

  • Mycket noggrann mätprincip
  • För svåra miljöförhållanden (upp till IP68)
  • Lång livstid
  • Lämplig för hög dynamik
  • Absolut analog signal

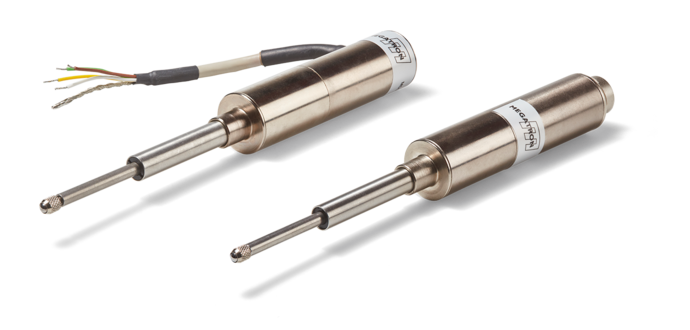

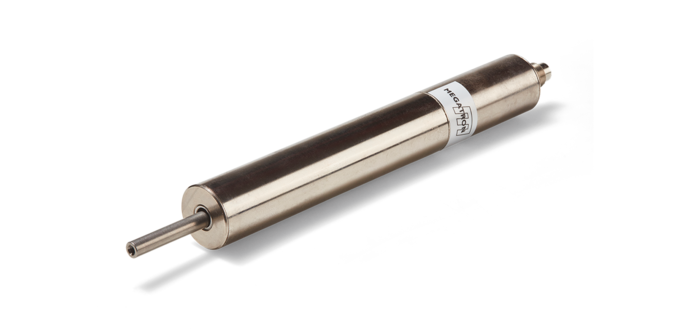

Den mekaniska detekteringen av linjär rörelse sker med en frontstyrd eller lös tryckstång. Tillgängliga versioner är: sond (MDCT) med invändig fjäderåtervinningsenhet, med kulafogar (MDCG) för att kompensera vertikal eller horisontell förskjutning och med en lös tryckstång (MDCL). MDC:s induktiva mätprincip är konfigurerad med en gjuten spole i LVDT-lindning. I sensorhuset är elektroniken integrerad, vilken omvandlar positionen till en linjär analog signal. Tack vare beröringsfi mätprincip har MDC lång livslängd och tillåter hög dynamisk applikation, speciellt om små oscillerande rörelser måste upptäckas. Den induktiva mätningen ger absoluta värden, och har hög upplösning även för rörelse i mikrosteg. Den robusta konstruktionen med IP65 (tillval IP67 / 68) tillåter att MDC används även i tunga applikationer.

Facts Fakta

Effektivt mätområde2 till 200 mm
Mekanisk positionsdetekteringSingelstyrd tryckstång, Med fjäderåtergång, Utan fjäderåtergång, lös kärna / oguidad tryckstång
Sensorteknik Induktiv
DesignCylinder
UpplösningOändlig
IP-klassUpp till IP68
Elektrisk anslutningRadial, Axial, Kabel, Anslutare

Documents Dokument

Data sheet MDC
MDC - Inductive Linear Transducer
