MAC - Induktiv linjärgivare

Robust och kompakt LVDT-förskjutningssensor i tre utföranden.

Egenskaper

  • Mycket noggrann för små mätsträckor (2..200 mm)
  • 3 utföranden: kulleder, sond, lös kärna)
  • Passar för svåra miljöförhållanden (upp till IP68)
  • Lång livstid
  • Lämplig för hög dynamik

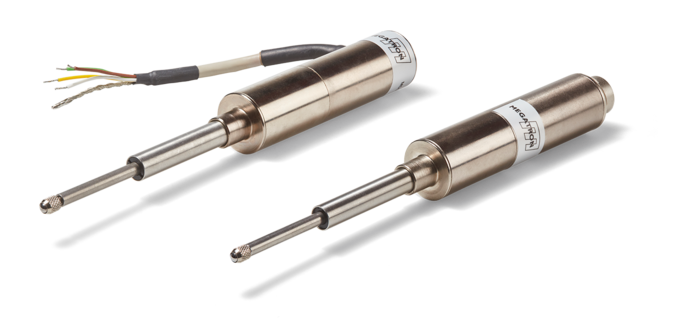

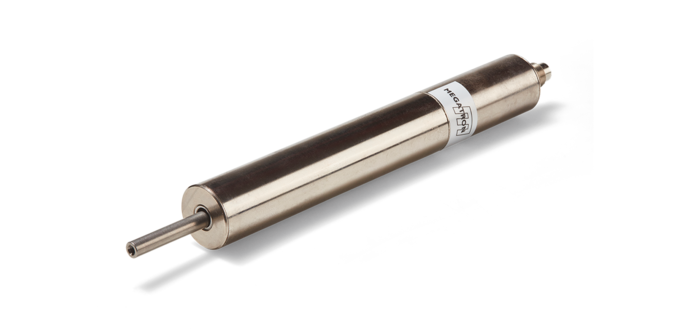

Finns i 3 utföranden: med invändig fjäderåtervinningsenhet (MACT), med kulleder (MACG) och för att kompensera vertikal eller horisontell förskjutning samt med en lös tryckstång (MACL).

Den mekaniska detekteringen av linjär rörelse sker med en frontstyrd eller lös tryckstång. Den induktiva mätprincipen för MAC är konfigurerad med en gjuten spole i LVDT-lindning. Tack vare beröringsfri mätprincip har MAC lång livslängd och tillåter hög dynamisk applikation, speciellt om små oscillerande rörelser måste upptäckas, den har även hög upplösning för rörelse i mikrosteg. Den robusta konstruktionen av MAC med IP65 (valfri IP67 / 68)  tillåter användning även i tunga applikationer.

Facts Fakta

Effektivt mätområdeFrån 2..200 mm i 7 varianter
Mekanisk positionsdetekteringSkjutstång på ena sidan med och utan returfjäder, lös kärna
SensorteknikInduktiv
DesignCylinder
UpplösningOändlig
IP-klassUpp till IP68
Elektrisk anslutning Radial, Axial, Kabel, Anslutare

Documents Dokument

Data sheet MAC.pdf
