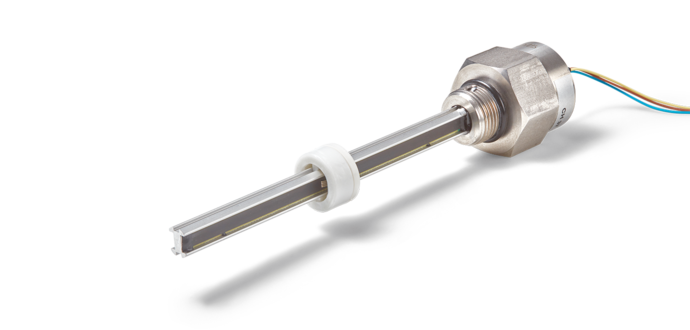

CH37 - Potentiometrisk linjärlägesgivare
CH37-serien används i kompakta hydraulcylindrar, vilket kräver ett litet sensorhuvud, med upp till 340 bar.
Egenskaper
- Intern eller extern fläns
- Utrymmessnål
- Oberoende linjäritet ± 0,1%
- Ledande plast med nästan oändlig upplösning
- Mätlängder från 50 mm till 550 mm
- Lång livslängd (100 miljoner rörelser)
Facts Fakta
Elektrisk mätområde | From 100 till 550 mm i 7 varianter |
Mekanisk positionsdetektering | Styrd markör / ställdon |
Sensorteknik | Potentiometrisk |
Design | Fläns, Cylindrisk profil |
Upplösning | Oändlig |
IP-klass | IP00 |
Elektrisk anslutning | Axial, kontakt, trådar |
Funktioner | Hydrauliska applikationer |
Documents Dokument
Data sheet CH37.pdf |
CAD files CH37 |
