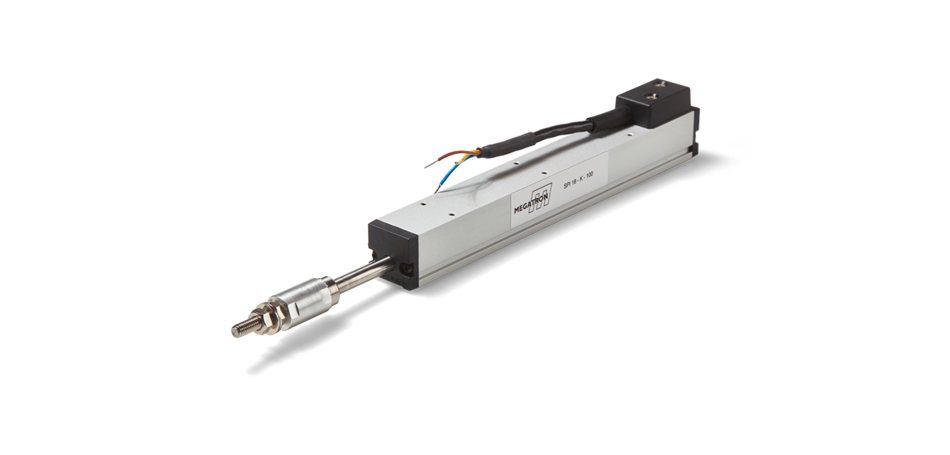

SPI18 - Potentiometrisk linjärgivare

SPI18 linjärgivare används i industriella applikationer som kräver en kompakt sensor med kulleder, lång livslängd, hög noggrannhet och en frontstyrd tryckstång i mätlängder från 25 till 200 mm. SPI18 finns med kontakt eller kabelanslutning.

Egenskper

I serien SPI18 görs den mekaniska detekteringen av linjär rörelse med en frontstyrd tryckstång. På tryckstången finns en kulled för att undvika vertikal- eller vinkelförskjutning i den mekaniska kopplingen. Tack vare den kompakta och robusta industriella aluminiumkonstruktionen i 18x18 mm kan profilmätningen nås upp till 200 mm. SPI18 finns med kontakt eller kabelanslutning. För att säkerställa hög noggrannhet och lång livslängd uppnås den potentiometriska mätprincipen med ett ledande plastresistanselement med hög upplösning. Eftersom den potentiometriska mätprincipen levererar absoluta värden och inte kräver elektronisk omvandling, visar positionsåterkopplingssignalen rätt effekt utan dröjsmål, är temperaturstabil och robust mot EMC-påverkan. Anpassning på kabeln (längd, avslutning med plugg) eller på tryckstången (längd, tråd, platta ...) är valbart.

Facts Fakta

Elektriskt mätområde25 to 200 mm i 6 varianter
Mekanisk positionsdetekteringEnkelstyrd tryckstång, med fjäderåtergång
TeknologiPotentiometrisk
DesignRektangulär anodiserad aluminium
UpplösningOändlig
IP-klassIP40 (IP54 på förfrågan)
Elektrisk kopplingRadial, kabel, kontakt
Axel Kullmann
