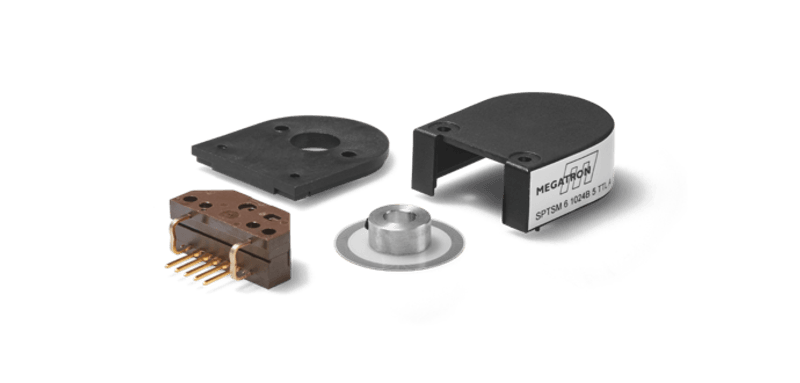

SPTSM - Optisk inkrementalgivare kit

Kit med pålitlig och lättinstallerad optoelektronisk givare med lång livslängd och god anpassningsförmåga till applikationen.

Egenskaper

  • Upp till 1024 pulser / 360° (max. 5000 ppr)
  • 2 kanaler + index
  • TTL- eller linjedrivrutinsutgång
  • För axlar Ø4 mm till Ø8 mm
  • Installationsdjup 16.9 mm
  • Monteringsverktyg för säker installation är valbart
  • Kontakt med lås är valbart
  • Tillverkad i Tyskland

Den optiska inkrementala givaren i serien SPTSM är idealisk för applikationer som kräver optimal anpassningsbarhet hos sensorn och en lång livslängd.

Den optiska inkrementala givaren SPTSM kännetecknas av dess tillförlitlighet och långa livslängd. Kitet är lämplig för Ø4 mm till Ø8 mm axlar och kan installeras med två skruvar i applikationen. Sensorn upptäcker vinklarna utan beröring. Den valfria distans- och centreringsmätaren är nödvändig för att montera vinkelkodaren. Ett bekvämt val av elektriska gränssnitt som standard, såsom lödning / plug-in kontakter (TTL), tillvalskoppling med lås (TTL eller Linedriver).

Facts Fakta

SensorteknologiOptisk givare
Effektiv elektrisk vridningsvinkelmax. 360 °
FunktionerUtan mekaniskt stopp
UpplösningUpp till 1024 ppr (max. 5000 ppr)
UtgångssignalInkrementell
MonteringNav
AxeldiamaterØ4..8 mm
Husets djupmin. 18,7 mm
Elektrisk anslutningRadial, lödkontakter, kontakt
IP-klassIP30

Documents Dokument

Data sheet SPTSM
CAD files SPTSM
