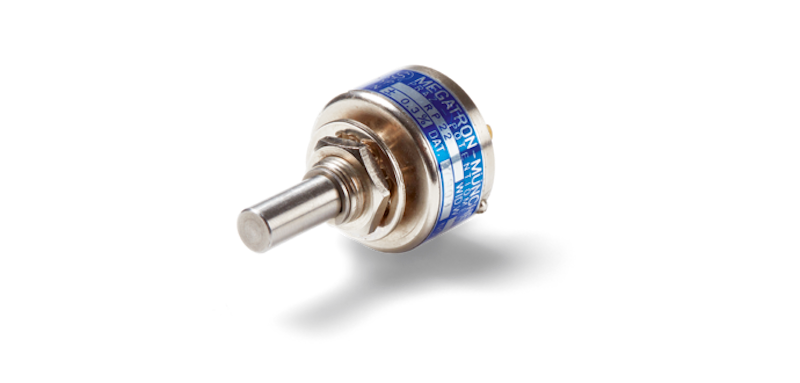

RP22/23 - Trådlindad potentiometer

Kompakt och mycket noggrann potentiometer i 22 mm robust metallhus. RP22 med hög elektriskt effektiv rotationsvinkel. RP23 med ändstopp.

Egenskaper

  • Noggrann trådlindad potentiometer
  • Med eller utan mekansiskt ändstopp (320° / 360°)
  • Mycket hög elektriskt effektiv vridningsvinkel 355 ° ± 5 °
  • Kompakt givare med 12 mm installationsdjup
  • Många möjliggheter till anpassning

Potentiometrarna RP22 / 23 med 22 mm metallhus är lämpliga för applikationer där en exakt och kompakt sensor med hög elektriskt effektiv rotationsvinkel krävs.

RP22 / 23 är en mångfaciterad potentiometer som är anpassningsbar för ett brett användningsområde och används ofta som återkopplingssensor i ventilstyrsystem. Dessutom övertygar sensorn med sin mycket goda noggrannhet.

Alternativ:

  • Försegling för framaxeln
  • Anpassning av framaxeln
  • Öppning för skruvmejsel
  • Förbättrad linjäritet
  • Förbättrad motståndstolerans
  • Bakaxel
  • Center tap

Observera att RP23 med stopp även kan användas som manuell kontroll.

Facts Fakta

Sensorteknik Wirewound Potentiometer
Effektiv elektrisk vridningsvinkelmax. 355 °
UpplösningBeror på resistansvärde
UtgångssignalAnalog
MonteringBussning
Axeldiameter6,00 mm, 6,35 mm
Husets diameter22 mm
Husets djupmin. 12 mm
Elektrisk anslutningAxial, lödkontakter
IP-klassUpp till IP65

Documents Dokument

Data sheet RP22/23.pdf
