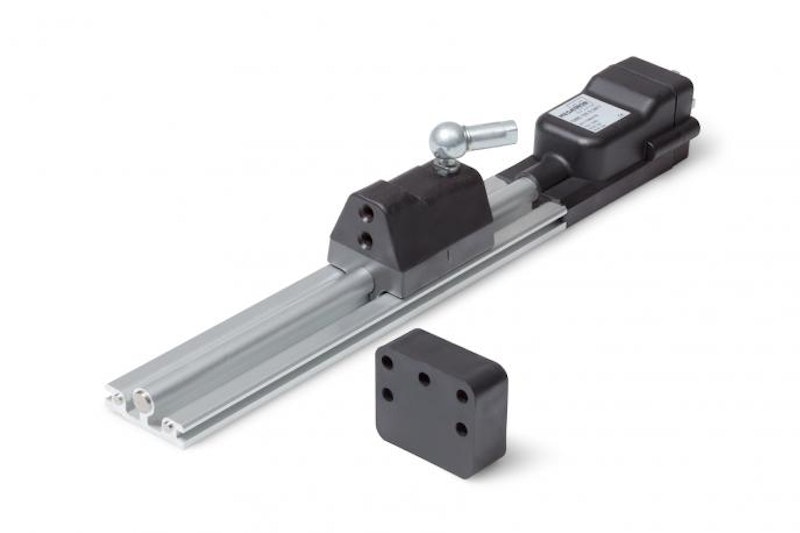

OMS – Magnetresistiv linjärgivare

OMS-serien är den ekonomiska versionen av den magnetostriktiva sensorns serie med avancerad spolteknik.

Den mekaniska detekteringen av den linjära rörelsen sker med en styrd eller fri markör, i vilken magneter är gjutna i tätningsförening. I den förseglade kåpan är den magnetostriktiva sensorninegrerad med den kompakta spoltekniken integrerad med den elektroniska körtidsmätningen. Positionsutvärderingen av magnetmarkören omvandlas beröringsfritt till en linjär analog signal 0,1..10,1 V eller 4..20 mA. En särskild egenskap hos magnetostriktiva metoden är den stora toleransen vid mekanisk offset, upp till ± 2 mm i vertikal och horisontell position för den fria magnetiska markören, vilket tillåter applikationer med vibrationer. Kombinationen av hög noggrannhet och en robust konstruktion gör OMS-serien prisvärd för linjär rörelsemätning även i tunga applikationer.

Egenskaper

  • Mycket noggrann mätprincip upp till 1500 mm
  • Ekonomisk
  • Platt design med 14 mm installationshöjd
  • Passar till tunga applikationer
  • Beröringsfri mätprincip
  • Hög precision tack vare hög upplösning och god linjäritet
  • Upp till ± 2 mm tolerans i vertikal och horisontell riktning för den fria markören
  • Rätt effekt på analog signal utan dröjsmål

Facts Fakta

Elektriskt mätområde50 - 1500 mm i 31 varianter
KåpaRektagulär, anodiserad aluminium
Mått14 x 32 mm
TeknologiMagnetresistiv
IP-klassIP67
DesignGuidad eller fri markör
UpplösningOändlig
