CLP21 – Potentiometrisk linjärgivare
CLP21 görs den mekaniska detekteringen av linjär rörelse med en främre styrd axel med exakta glidlager

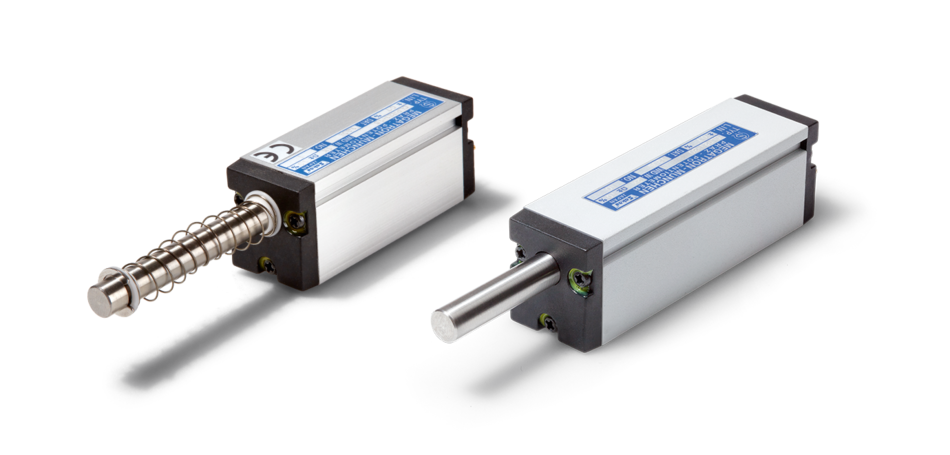

Tryckstången kan utrustas med en fjäderreturanordning som gör sensorn liten och robust tack vare den frontstyrda konstruktionen och den lilla och smidiga axeln som har en diameter på endast 6 mm. För att säkerställa hög noggrannhet och lång livslängd är den potentiometriska mätprincipen utrustad med ett ledande plastresistanselement med hög upplösning. Eftersom den potentiometriska mätprincipen levererar absoluta värden som inte kräver elektronisk omvandling, ger positionsåterkopplingssignalen rätt effekt utan fördröjning, är tålig mot temperaturpåverkan och robust mot EMC-påverkan.
Egenskaper
- Ekonomisk och bevisad potentiometerteknik
- Slimmad design med små dimensioner och frontstång
- Lång livslängd
- Hög precision tack vare hög upplösning och god linjäritet
- Rätt effekt på analog signal utan fördröjning
- Tålig mot temperaturpåverkan eller EMC-problem
Facts Fakta
| Elektriskt mätområde | 15 mm till 100 mm i 4 varianter |
| Hus | Rektangulär, anodiserad aluminium |
| Mått | 18 x 20,5 mm |
| Teknologi | Potentiometrisk |
| IP-klass | IP40, på förfrågan IP54 |
| Design | Frontstång med / utan fjäderåtergång |
| Upplösning | Oändlig |
Documents Dokument
| Data sheet CLP21.pdf |
| CAD files CLP21 download |
